Quelles solutions pour remettre un plancher bois de niveau ?

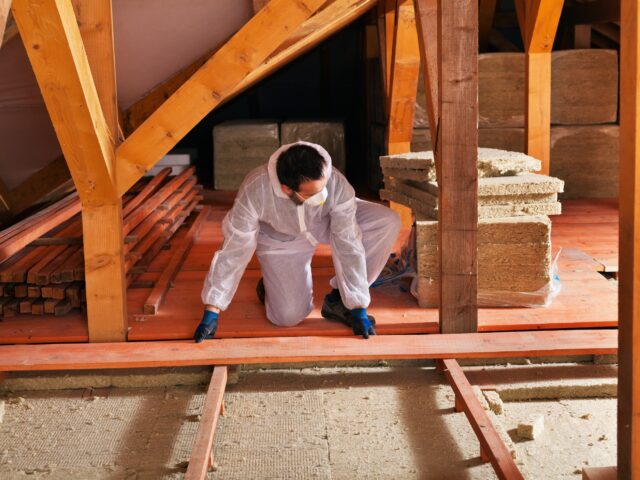

Dans les combles d’une maison ancienne, il n’est pas rare que le plancher  soit déformé. Pour le remettre de niveau, il existe différentes solutions que nous présente Jean-Michel Sagne, menuisier-charpentier, des Ateliers Sagne, à Guérande.

Comment calculer la longueur d’une poutre en bois sur deux appuis ?

Pour les poutres d’un toit en bois, nous appliquons la règle suivante : 5 cm d’épaisseur par 100 cm de portée. Pour les jonctions, le calcul se fait de montant à montant, en excluant la distance des entretoises. Ainsi, si vous voulez faire une portée de 3 mètres, vous aurez besoin de poutres de 15 cm.

Pour calculer la section d’une poutre porteuse, on multiplie la surface qu’elle doit supporter par 350 Kg/m². 350 Kg/m² représente l’ensemble platelage + solive + charge climatique + surcharge d’exploitation (250 kg/m²). 

Solivage de charpente ou de plancher : définition

Le solivage est un procédé qui consiste à poser horizontalement des pièces de bois en appui sur des supports scellés au mur. Ces pièces de bois adaptées au solivage sont principalement :

La solive d’enchevêtrure : c’est la pièce porteuse encastrée par scellement de mur à mur. Elle est destinée à supporter chevêtres et linçons.
Le chevêtre : cette pièce d’assemblage en bois ou en fer relie les solives entre elles. Le chevêtre est posé perpendiculairement par enclavage de façon à être maintenu.
La solive courante : elle est fixée entre deux poutres, deux murs ou deux chevêtres pour travailler en flexion.
Le linçoir : il est posé entre les solives courantes et les solives d’enchevêtrure.
La solive boiteuse appelée également solive bâtarde : elle peut s’appuyer sur deux éléments différents comme par exemple un mur et une poutre.

Comment dimensionner les solives d’un plancher bois ?

Pour installer un plancher en bois, vous devez savoir comment calculer la solive du plancher en bois. En effet, les solives doivent être capables de supporter le poids du nouveau revêtement de sol ainsi que celui des personnes et des meubles qui marchent dessus.

Déterminer le type de plancher bois et de solives 

Tout d’abord, il convient de déterminer le type de plancher que vous allez utiliser. En effet, le bois a des limites de poids différentes selon l’essence utilisée.

Une fois que vous avez déterminé le type de revêtement de sol en bois que vous allez utiliser, il faut choisir le type de solives que vous allez poser.

Il existe plusieurs options, comme le bois traité, le bois d’ingénierie ou le bois dur, chacun ayant des limites de poids différentes.

Déterminer le dimensionnement de votre plancher bois

Ensuite, déterminez la largeur et la longueur de votre surface de plancher. Cela vous aidera à calculer la taille globale des solives nécessaires. Evidemment, les grandes surfaces nécessitent davantage de solives que les petites surfaces.

Calculer la portée du solivage

On calcule ensuite la portée des solives. Il s’agit de savoir à quelle distance les unes des autres les solives doivent être placées pour pouvoir supporter le poids du plancher. Le calcul dépend du bois utilisé ainsi que de la longueur et de la largeur du plancher.

Pour calculer la portée, utilisez la formule suivante : Portée = (largeur x longueur) ÷ 16

Calculer la taille des solives

Maintenant que vous connaissez la largeur et la longueur de votre plancher ainsi que la portée des solives, il convient de calculer la taille des solives en utilisant la formule suivante :

Taille de la solive = (portée x charge) + 2

La charge pondérale doit être basée sur le type de revêtement de sol que vous utilisez. Les solives doivent être capables de supporter le poids total de votre sol, y compris les personnes et les meubles qui marchent dessus.

Quel entraxe pour plancher OSB ?

L’entraxe des planchers OSB est l’espace entre deux solives ou poutres adjacentes. La distance centrale idéale pour un plancher OSB est généralement de 40 cm, bien qu’elle puisse varier en fonction du type et de l’épaisseur du matériau du plancher. Lors de la pose d’un revêtement de sol OSB, il est important de s’assurer que la distance centrale entre les solives ou les poutres est conforme aux spécifications du fabricant et qu’elles sont correctement soutenues.

Quelle section pour des poutres en bois ?

Pour calculer la section d’une solive ou d’une poutre sous un plancher, il faut prendre en compte différentes données :   

le type de local et son usage (s’agit-il d’un grenier ou d’un salon dans une maison ?),
la portée libre entre les appuis (c’est-à-dire l’espace entre les deux pans de mur sur lesquels sont fixées les poutres ou les solives), qui correspond généralement à la longueur des solives ou des poutres,
l’entraxe entre les solives (l’espace qu’il y a entre l’axe central de deux solives ou poutres parallèles) qui est défini par l’épaisseur et le type du panneau bois du plancher,
le poids de chacun des matériaux (ou « charge permanente », qui va compter dans le calcul de la charge globale),
les charges d’exploitation (les charges que va supporter le plancher pendant son utilisation) qui sont codifiées par la norme NF P 06 001 (on compte, par exemple, 150 kg/m² pour une habitation, 100 kg/m²  pour des combles perdus non aménageables et 250 kg/m² pour un grenier, un hébergement collectif, une cave ou un bureau),
les charges ponctuelles (s’il risque d’y avoir des surcharges occasionnelles),
la charge globale.

Quelle charge admissible pour un plancher bois :

De la section et de la portée des solives dépend la charge admise par le plancher. Plus la portée est longue et la section petite, plus la charge admise sera faible.

Voici quelques exemples :

Ainsi, pour une section de 5 x 15 cm, la charge admise est de 795 kg pour une portée de 150 cm, de 220 kg pour une portée de 300 cm et tombe à 65 kg pour une portée de 550 cm.

Pour une section de 7,5 x 10 cm, la charge est de 380 kg pour une portée de 150 cm et de 100 kg pour une portée de 300 cm.

Pour une section de 10 x 10 cm, la charge admise est de 510 kg pour une portée de 150 cm, et de 130 kg pour une portée de 300 cm.

Dans tous les cas, mieux vaut faire appel à un professionnel pour le calcul des charges et des portées et pour les dimensions exactes des solives. 

Qu’est-ce que l’abaque de solivage ?

L’abaque de solivage renvoie à un aspect important dans la construction : la résistance des planchers et dalles aux différentes charges exercées dessus. Il s’agit d’une méthode de calcul des entraxes et de la portée des appuis de poutres qui permet de réaliser un support de parquet solide et adéquat à vos besoins.

Quelles solutions pour remettre un plancher en bois de niveau ?

Selon que le plancher est porteur ou non, il existe différentes solutions pour le remettre de niveau. 

Le plancher n’est pas porteur : nouvelles solives

Avec un plancher non porteur, on n’a pas d’autre choix que le rendre porteur en remettant des solives au-dessus du solivage existant. Si les murs sont en béton, on ancre les solives à l’aide de sabots métalliques. Si les murs sont en pierre, il faut alors rentrer les solives à l’intérieur du mur. Ce nouveau solivage sert ensuite de support à un plancher en OSB, en panneaux de particules (aggloméré) ou en bois massif. On profite de l’espace entre les deux solivages pour placer un isolant phonique.

Le plancher est porteur : calage avec lambourdes

Avec un plancher porteur non droit, la première solution consiste à poser sur le plancher existant des lambourdes (grand tasseaux perpendiculaires ou parallèles aux solives) dont la hauteur est ajustée à l’aide de cales. On pose ensuite sur ces lambourdes un plancher en OSB, en dalles d’aggloméré ou en bois massif. Attention : un plancher en OSB ou en aggloméré peut accueillir une finition en moquette, PVC ou parquet flottant, mais pas en carrelage. Si le plancher est en bois massif, on ne le recouvre pas.

Le plancher est porteur : plaques de Fermacell

Avec un plancher porteur, on peut aussi choisir de poser des plaques de sol en Fermacell. On commence par réaliser une chape légère à l’aide de billes isolantes phoniquement (en carbone ou argile expansé) qui viennent niveler le sol. Puis on pose directement dessus des plaques de sol Fermacell. Celles-ci s’assemblent entre elles par raccord à feuillure, sans fixation au plancher existant. L’installation est rapide et évite les ponts thermiques. Il suffit ensuite de coller et de visser entre elles des plaques de Fermacell de 20 mm pour retrouver une chape sèche prête pour accueillir n’importe quelle finition, même du carrelage.

Le plancher n’a qu’une toute petite différence de niveau

Sur un plancher dont la différence de niveau n’excède pas 1 centimètre, il est possible de procéder à un ragréage. Avant la mise en œuvre, il faut vérifier que le plancher est en bon état, et boucher tous les petits trous avec du mastic silicone ou du scotch. Après le ragréage, on pose une finition moquette, PVC, jonc de mer ou parquet flottant, par exemple, mais on évite le parquet collé.

Découvrez notre reportage sur les trois grandes étapes structurelles d’un aménagement de combles perdus type dans une maison à charpente traditionnelle.
Avec la participation de M. Christian Marquis, Dirigeant de AFA SEMI. 

BON À SAVOIR :

Si l’on choisit de l’aggloméré, il est préférable de prendre les plaques vertes (qualité Extérieur), qui sont hydrofuges. C’est un avantage certain en cas de dégât des eaux. Les plaques font 22 mm d’épaisseur et conviennent à un espacement de 50 cm entre chaque lambourde. Pour un espacement supérieur, il faut rajouter des lambourdes.

Les plaques d’OSB, quant à elles, sont systématiquement en qualité Extérieur. Pour un espacement de 50 cm entre les lambourdes, on opte pour une épaisseur de 18 mm. Pour un espacement de 60 ou 70 cm, préférez une épaisseur de 22 mm.
